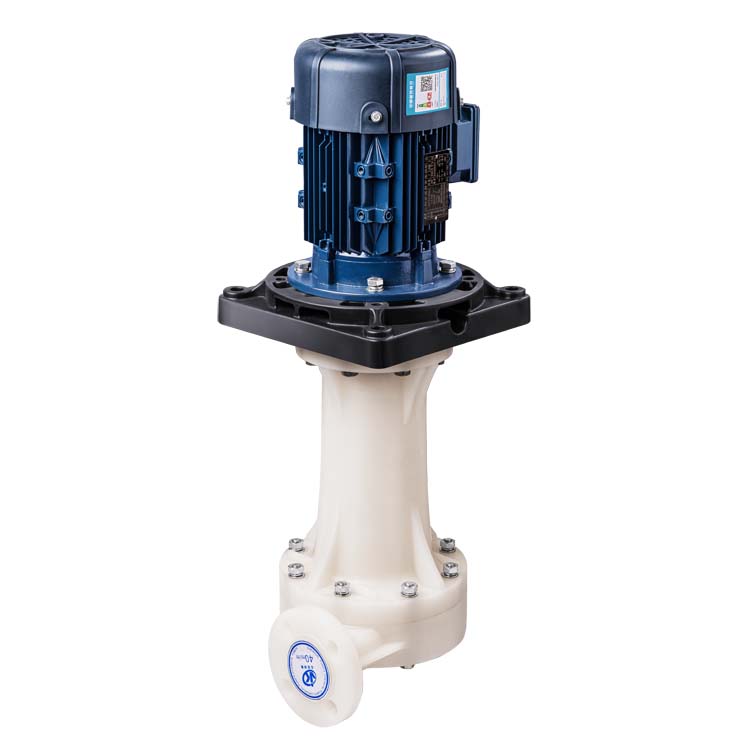

一.耐酸堿泵的吸入和排出管路配管要求

1.全部與泵相接的管路（管材爆破試驗）應具備單獨穩固的支撐點、以降低管路的震動和避免管路的凈重壓在泵上。

2.在泵的出入口管路處宜設可調式支撐架，有震動的管路，應設減振支撐架，以適度調節管路位置，降低因為安裝誤差造成的對泵管嘴的附加力。

3.當耐酸堿泵與設備連接的管路較短，二者又不是相同基礎時，聯接管路需有相應的柔性，或加金屬軟管以補償基礎的不均勻沉降。

4.吸入和排出管路的直徑不可低于泵的入口和出口直徑。

5.泵的吸入管路應符合泵所需凈正吸入壓頭（NPSH），管路盡量短和少轉彎。當管路長度超出設備和泵之間的距離時，應請工藝系統進行核算。

6.離心泵泵入口前直管段長度不可低于入口直徑的3D。

二.耐酸堿離心泵的輔助管路設置

1.暖泵管道：當離心泵輸送材料的溫度超過200℃時，需要建立熱泵管道，以便從實際泵排管道到備用泵出口的少量材料，然后通過備用泵流入備用泵入口，使備用泵在待機狀態下，易于啟動。

2.防凝管道：在常溫條件下，易凝介質泵應安裝dn2025。

3.平衡管：在耐酸堿離心泵入口容易燃?xì)鈺r，可在泵入口進口噴嘴與泵入口切削閥之間設置平衡管，以返回吸入端上游設備的氣相空間，從而避免產生氣體回流，避免泵引起的空化，平衡管應設置切斷閥。

4.小回流線:為了避免離心泵在泵下面流動較小,應設置小回流線,將一些流體從泵出口返回泵出口出口容器,以確保泵的流量。
