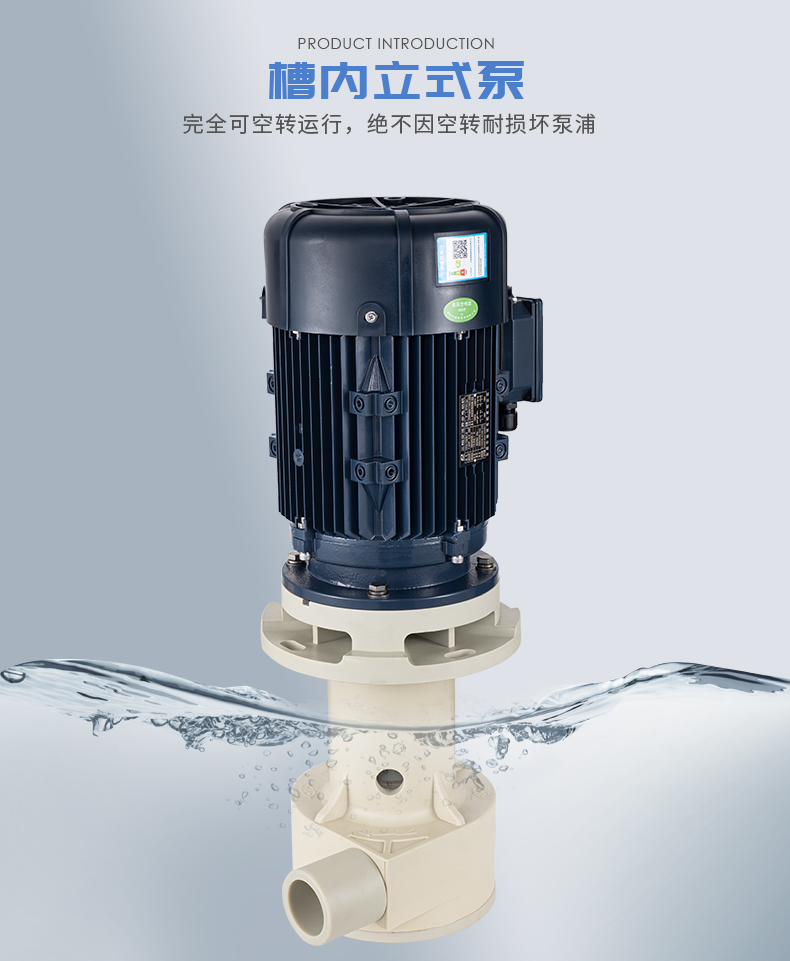

耐腐蝕立式泵結構原理的介紹關鍵部件如下，現詳述如下：

1.葉輪是立式泵的核心部件，根據其機械結構，可分為閉合式、半閉合式和開合式三種。閉式葉輪適用于輸送機清洗液體；半閉式和開式葉輪適用于輸送機混合固體微粒，這種立式泵效率較低。

2.根據吸液方式的不同，葉輪可以分為單吸和雙吸兩種。單吸葉輪結構簡單，只有一邊的液體被吸入。雙吸式葉輪還可以從葉輪兩側的對稱性吸液，它不僅具有很強的吸液能力，而且大部分清除徑向推力。

3.根據葉片在葉輪上的幾何形狀，葉片可以被劃分為后彎，軸向彎，前彎三種。由于后彎葉片對液體有益的機械能轉化為負壓能，因此被普遍選擇；軸向葉片主要應用于部分流動泵和無堵塞泵；后彎葉片很少應用于立式泵。

4.導葉和泵殼是為了減少離開葉輪的液體在進入泵殼后，立即進入耐腐蝕立式泵泵殼所產生的動能損失，在葉輪和泵殼之間有時有一個帶葉片的固定導輪。

5.導向輪內的葉片使進入泵殼內的液體緩慢轉化，并不斷擴張，使部分機械能合理地轉化為負壓能。多層立式泵一般都裝有導向輪。

6.抽水機小型化的外殼，葉輪上的后彎曲葉片和導輪都可以提高機械能向負壓能的轉換率，因此都可以被看作是一種轉能裝置。

7.軸封裝置由于耐腐蝕泵泵軸旋轉，泵殼固定，在軸封與泵殼接觸處必然有一定的間隙。為了防止泵內高壓液體沿間隙暴露，或避免外部氣體從相反方向進入泵內，一定要設置軸封裝置。

8.耐腐蝕立式泵的軸封設備包括填料密封裝置和機械裝置(內孔)。填充函是將泵軸穿過泵殼的環隙做成密封環，并在其中裝入軟填料(如浸油或涂上高純石墨的石棉繩等)。

9.機械封套是由安裝在傳動軸上的動環和安裝在泵殼上的靜環兩部分組成。二環的內孔借彈黃力彼此緊密相連，進行相對性旋轉，具有密封作用。機械密封適用于高度密封的場所，例如傳送帶的酸、堿、可燃性、易燃、易燃易爆和有害液體等。
