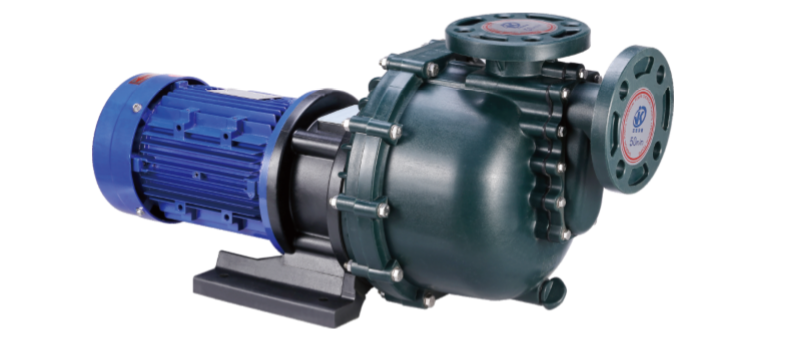

關于耐酸堿自吸泵的組裝
來源：杰凱泵業
點擊：1488 日期：2021-07-07
選擇字號：小 中 大
1.電機包裝拆除。將電機法蘭盤向上，放工作臺上邊兒。 電機接線盒朝向左，取電機軸自帶的平鍵、和電機軸護套，核對電機的型號、功率，檢查電機是否有破損和電機裝配錯誤。
2.整套耐酸堿自吸泵的泵頭拆除包裝。放置在有防止磨損碰撞措施的平臺上 清點配件是否齊全是否配套外觀是否有劃傷、注塑瑕疵。需分類整理碼放好。
3.拿出軸芯。將軸芯緊定螺絲調整至低于軸芯內孔平面，以免影響軸芯安裝。將電機軸芯上涂黃油，防止軸芯與電機軸卡死。雙手握持軸芯 將軸芯套在電機軸上并用橡膠錘輕輕敲擊軸芯斷面將軸芯調整到底。
4.檢查后軸封固定環是不是壓合到位。固定環是不是有破損。將軸封護罩大O環裝置在后軸封的O環槽內并確保O環平整。
5.將后軸封裝置在自吸泵一體腳座上并鎖緊螺絲。后軸封循環管裝置位朝向腳座的觀察窗一側 。將安裝好的后封蓋后軸封組件后蓋向上穿過軸心與電機法蘭盤連接，腳座的觀察窗與電機接線盒在一側，用不銹鋼螺絲將腳座和電機鎖死。用深尺將軸芯的高度調整至規定高度，然后依次鎖緊三顆固定螺絲。
6.裝置前軸封及葉輪將葉輪和前軸封安裝好，前軸封底部缺口對葉輪背面的兩個凸臺壓合到底。在軸芯的軸套部位，前軸封前端O環位置涂上少點凡士林以確保有效潤滑。在軸芯鍵槽部位涂上少點凡士林并將葉輪鍵安裝在鍵槽內。先葉輪內部鋼套鍵槽位置跟軸芯上的葉輪鍵對齊，將前軸封前端朝下對準軸芯緩慢套在軸芯上壓到底，按壓葉輪組件能夠在壓縮后回彈。葉輪裝好葉輪帽O環，葉輪鎖帽裝葉輪螺絲O環。一個手按壓葉輪確保軸芯頂端插入葉輪鋼套內，一個手鎖上葉輪鎖帽并鎖緊，手掌轉動葉輪可以輕松轉動跟后封蓋無摩擦。
7.裝置中封蓋將中封蓋周圍的安裝孔與后封蓋內部的定位凸起設計匹配，可通過按壓安裝好。中封蓋進口須跟葉輪進水口維持同心，轉動葉輪鎖帽葉輪可轉動與中封蓋無摩擦。把單向閥按照形狀扣合在中封蓋進口位置。
8.裝置自吸筒主體扣在工作臺上邊兒，自吸泵墊片放在自吸筒安裝位上，放上自吸筒并保住三個配件的安裝孔位對齊，緊鎖自吸筒螺絲。
9.安裝耐酸堿自吸泵主體組件主體O環(封蓋O環)安裝在后封蓋外緣并確保O環平順放置。將兩個個減震橡膠圈放置在腳座的制定位置。把主體扣合在后封蓋上，將螺紋打過黃油的不銹鋼主體螺絲自上而下安裝好鎖緊。將套好橡膠O環和橡膠墊片的排水塞和注水塞安裝好并鎖緊。
-THE END-
