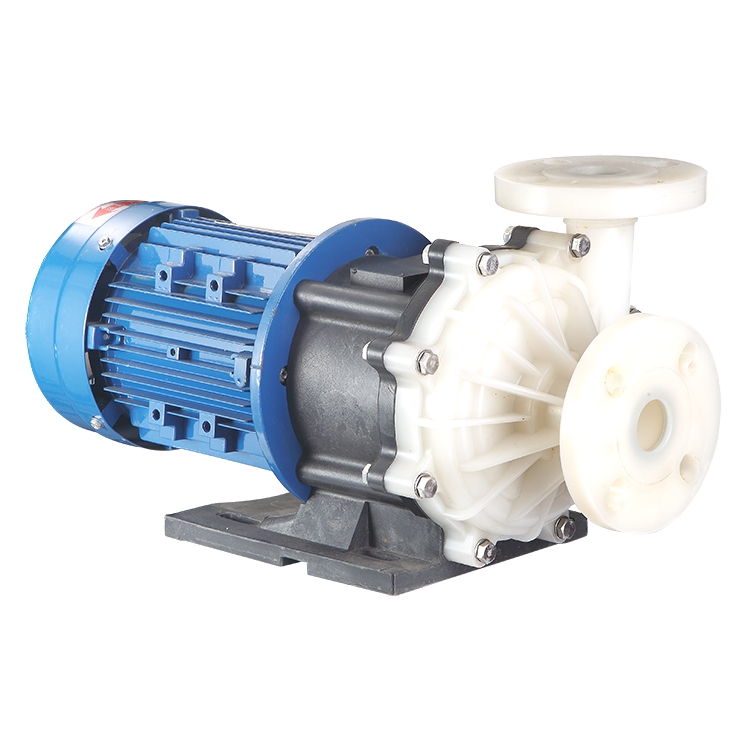

耐高溫磁力泵是一種不存在動密封的無泄漏流體輸送機械。主要針對葉片泵中的離心泵進行設計,通常由泵體、隔離套及連接部件組成能夠承受壓力的屏蔽密封腔體。在密封腔體的外部有一個旋轉的永磁場，并通過磁場的作用，帶動密封腔體內部的磁性轉子部件同步旋轉，而密封腔體內部的轉子部件帶動葉輪實現對流體的做功。由于由定子部件組成的屏蔽密封腔體不存在動密封，并且?guī)尤~輪做功的旋轉軸不穿出屏蔽密封腔體，從而保證了磁力泵的零泄漏、無污染。

耐高溫磁力泵構造原理：
1磁力驅動泵（簡稱磁力泵）通常由電動機、強力藕合器和離心泵組成，其主要特點是利用磁力禍合器傳遞動力,當電動機帶動磁力禍合器外磁轉子旋轉時，磁力線穿過間隙和隔離套，作用于內磁轉子上，使泵轉子與電動機同步旋轉,無機械接觸地傳遞扭矩，在泵軸的動力輸人端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而完全無泄漏 .
2磁力驅動泵運用先進的技術設計，在水力上遵循了原離心泵的高效性和可靠性。它取消了傳統的機械密封裝置，將電動機與泵的鋼性連接改為無接觸的柔性連接，從根本上消除了軸封泄漏。

耐高溫磁力泵結構組成
1.殼體部分由泵體、泵蓋等組成，它承受泵的全部工作壓力。2.轉子部分分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。  泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。  驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。 3.連接部分由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。 4.傳動部分泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行泵的檢修。

---
